聚氨酯保溫管核心問題與解決方案

一、材料性能與常見問題

1、起發速度異常‌

起發過慢‌：秋冬或低溫環境易導致反應遲緩，需將黑料溫度提升至30-60℃、環境溫度升至20-30℃。

起發過快‌：春夏高溫時段可通過冷卻黑料或夜間自然降溫解決。

2、泡沫性能缺陷‌

密度不均、閉孔率不足（<92%）、吸水率超標（>0.2kg/m2）等問題會降低保溫性能，增加水分滲透風險。

泡沫強度不足或發軟通常由黑白料比例失衡或混合不均引起。

3、耐久性與老化‌

外護層破損‌：HDPE外護層若出現微裂紋或焊接缺陷，紫外線直射會加速聚氨酯老化（表面粉化、碳化）。

高溫影響‌：長期輸送≥150℃介質時，設計壽命可能從30-50年降至15-20年。

二、施工與維護挑戰

1、施工工藝復雜‌

需嚴格處理管道表面清潔度及防銹，避免保溫層粘結不牢。

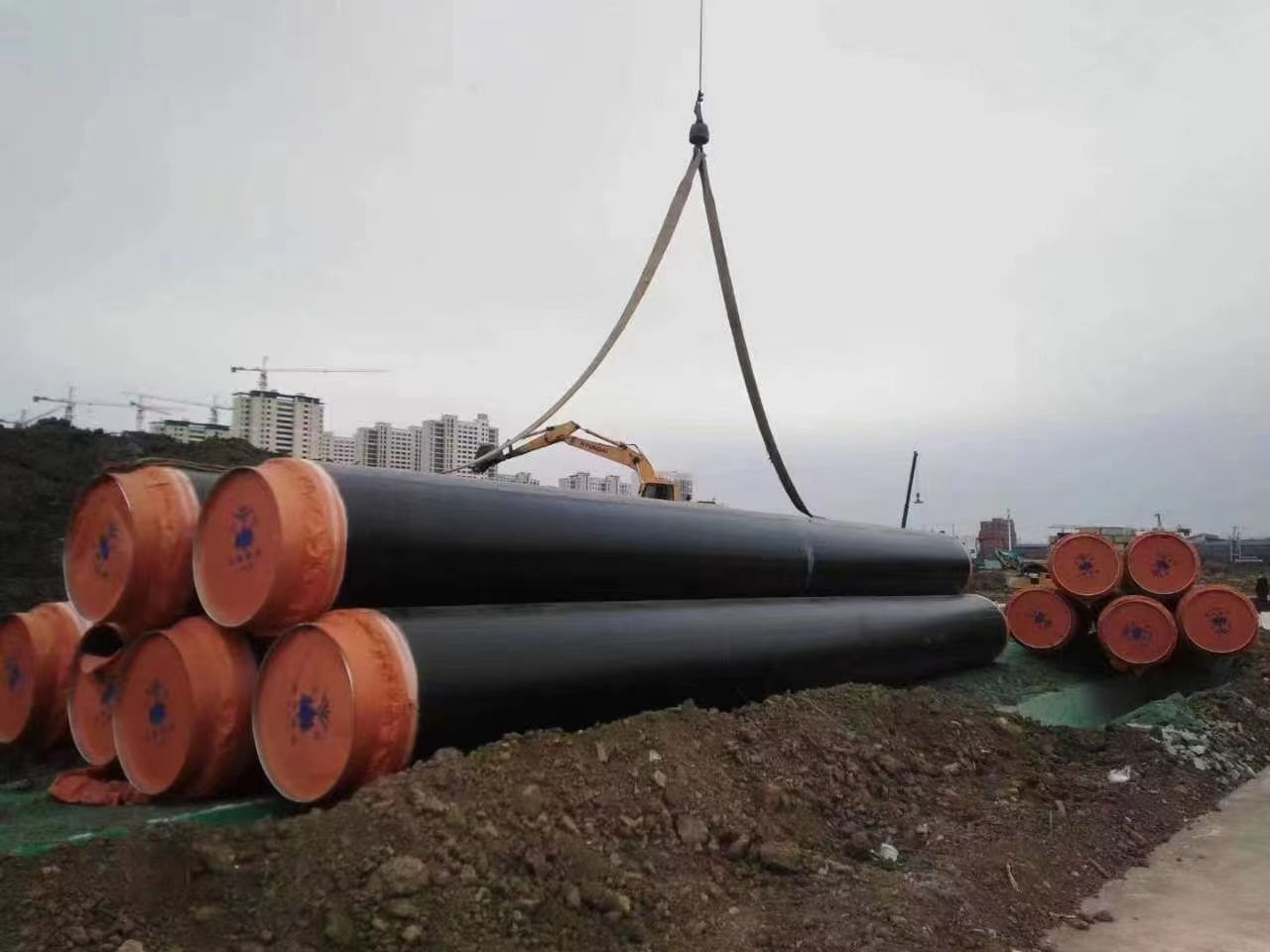

預制管材（12米/支）運輸與現場焊接成本較高，土方回填要求柔性細沙填充。

2、環境適應性‌

高濕度地區（如四川）易加速聚氨酯水解碳化，需優化配方提升閉孔率。

土壤酸堿腐蝕或凍融循環頻繁區域，易引發外護層脆化或擠壓變形。

三、性能優化措施

1、材料改進‌

優化聚氨酯配方，添加耐高溫添加劑（如硅酸鋁纖維氈復合層），提升抗壓強度（≥200MPa）及耐腐蝕性。

外護層采用高密度聚乙烯（HDPE，厚度≥3mm）或玻璃鋼，增強抗拉強度及抗環境侵蝕能力。

2、工藝升級‌

標準化預制工藝（如管中管發泡技術）減少現場施工損傷。

焊接接口避開保溫層，高溫作業時增加隔熱防護，避免碳化。

3、維護管理‌

定期檢測外護層完整性，及時修補破損部位，防止紫外線或水汽侵入。

長期高溫場景需結合溫度監控，控制介質溫度≤120℃以延緩熱氧老化。

四、性能指標對比

五、經濟性與環保效益

熱損失較傳統管道降低25%以上，長期節能效益顯著。

初期投資較傳統地溝敷設高10-25%，但維護成本隨技術優化逐步下降。

聚氨酯保溫管通過材料創新與工藝改進持續提升可靠性，但仍需針對極端環境與施工條件制定專項解決方案。
